一、蒸汽流量表概述：

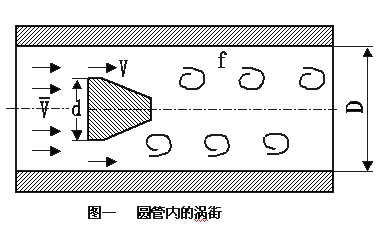

（蒸汽流量表）的基本原理是卡門渦街原理,即“渦街旋渦分離頻率與流速成正比"。變送器流通本體直徑與儀表的公稱口徑基本相同。如圖一所示,流通本體內插入有一個近似為等腰三角形的柱體,柱體的軸線與被測介質流動方向垂直,底面迎向流體。
當被測介質流過柱體時,在柱體兩側交替產生旋渦,旋渦不斷產生和分離,在柱體下游便形成了交錯排列的兩列旋渦即“渦街"。理論分析和實驗已證明,旋渦分離的頻率與柱側介質流速成正比。
旋渦交錯分離,在柱體兩側及柱體后面的尾流中產生脈動的壓力,設在柱體內部（或后面）的檢測探頭受到這種微小的脈動壓力的作用,使埋設在探頭內的壓電晶體元件受到交變應力而產生交變電荷信號。該信號經放大器上的電荷變換、放大，濾波限幅和觸發整形處理后，輸出頻率與旋渦分離頻率相同的方波電壓脈沖信號。該信號再送到就地顯示儀，傳感器輸出的每一個脈沖將代表一定體積的被測流體。一段時間內的輸出總脈沖數,將代表這段時間內流過傳感器的流體總體積。
傳感器輸出的電壓脈沖信號送到連于一體的就地顯示儀。就地顯示儀采用最新微功耗CPU，測量渦街傳感器輸出的頻率信號，根據設定的密度，渦街流量系數進行流量運算，現場液晶顯示瞬時流量和累計流量。
三、蒸汽流量表技術參數：
公稱通徑 | 15、20、25，40，50，65，80，100，125，150，200，250，300，（300～1000插入式） |
公稱壓力（MPa） | DN15-DN200 4.0（>4.0協議供貨），DN250-DN300 1.6（>1.6協議供貨） |
介質溫度（℃） | 壓電式：-40～150，-40～260，-40～330；電容式： -40～400，-40～500（協議訂貨） |
本體材料 | 1Cr18Ni9Ti，（其它材料協議供貨） |
允許振動加速度 | 壓電式:0.2g 電容式:1.0～2.0g |
精確度 | ±1%R，±1.5%R；插入式：±2.5%R， |
范圍度 | 1：6～1：30 |
供電電壓 | 傳感器：DC +12V，DC +24V；變送器：DC +12V ，DC +24V；電池供電型：3.6V電池 |
輸出信號 | 方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
壓力損失系數 | 符合JB/T9249標準 Cd≤2.4 |
防爆標志 | 本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5 |
防護等級 | 普通型IP65 潛水型 IP68 |
環境條件 | 溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
適用介質 | 氣體、液體、蒸汽 |
傳輸距離 | 三線制脈沖輸出型：≤300m，兩線制標準電流輸出型 （4～20mA） ≤1500m；負載電阻≤750Ω； RS485/HART≤1200m. |
四、蒸汽流量計產品選型：
型 譜 | 說 明 | ||||||
YMLUGB | 渦街流量儀表 | ||||||
檢測 | B | 壓電式傳感器 | |||||
方式 | E | 電容式傳感器 | |||||
連接方式 | 1 | 僅對滿管型 | 法蘭連接型 | ||||
2 | 僅對滿管型 | 法蘭卡裝型 | |||||
3 | 僅對插入型 | 簡易插入型 | |||||
4 | 僅對插入型 | 球閥插入型 | |||||
測量介質 | 2 | 液體 | |||||
3 | 氣體 | ||||||
4 | 蒸汽 | ||||||
公稱通徑 | 2 | DN25 | |||||
… | … 單位：mm | ||||||
30 | DN300 | ||||||
使用環境 | P | 普通型 | |||||
B | 防爆型 | ||||||
輸出信號 | 1 | 脈沖輸出 | |||||
2 | 4～20mA電流輸出，液晶顯示 | ||||||
3 | RS-485通訊 | ||||||
4 | 電池供電，不帶溫度、壓力補償 | ||||||
5 | 溫壓補償一體，4～20mA電流輸出型 | ||||||
6 | 溫壓補償一體，電池供電型 | ||||||
蒸汽流量表流量范圍：
渦街流量 傳感器通徑 （mm） | 液體（參比介質：常溫水） | 氣體（參比介質：20℃ 101325Pa狀態下空氣 | ||
標準型 | 擴展型 | |||
15 | 0.8～6 | 0.5～8 | 6～40 | 5～50 |
20 | 1～8 | 0.6～12 | 8～50 | 6～60 |
25 | 1.5～12 | 0.8～16 | 10～80 | 8～120 |
40 | 2.5～30 | 2～40 | 25～200 | 20～300 |
50 | 3～50 | 2.5～60 | 30～300 | 25～500 |
65 | 5～80 | 4～100 | 50～500 | 40～800 |
80 | 8～120 | 6～160 | 80～800 | 60～1200 |
100 | 12～200 | 8～250 | 120～1200 | 100～2000 |
125 | 20～300 | 12～400 | 160～1600 | 150～3000 |
150 | 30～400 | 18～600 | 250～2500 | 200～4000 |
200 | 50～800 | 30～1200 | 400～4000 | 350～8000 |
250 | 80～1200 | 40～1600 | 600～6000 | 500～12000 |
300 | 100～1600 | 60～2500 | 1000～10000 | 600～16000 |
400 | 200～3000 | 120～5000 | 1600～16000 | 1000～25000 |
500 | 300～5000 | 200～8000 | 2500～25000 | 1600～40000 |
600 | 500～8000 | 300～10000 | 4000～40000 | 2500～60000 |

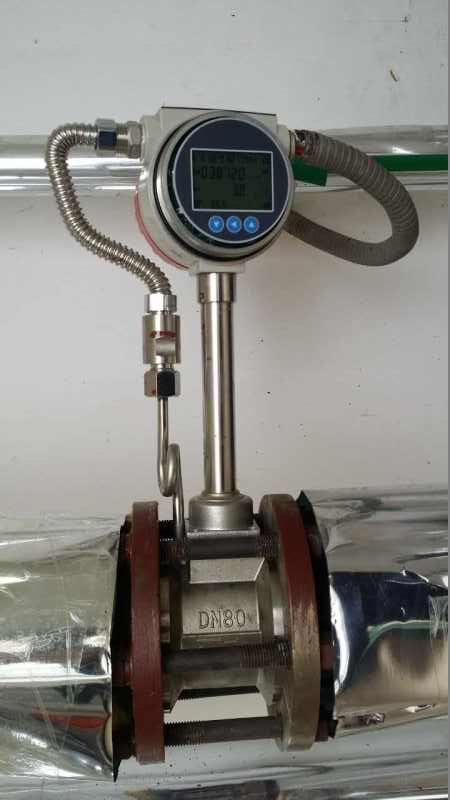

四、蒸汽流量表現場安裝圖片：
